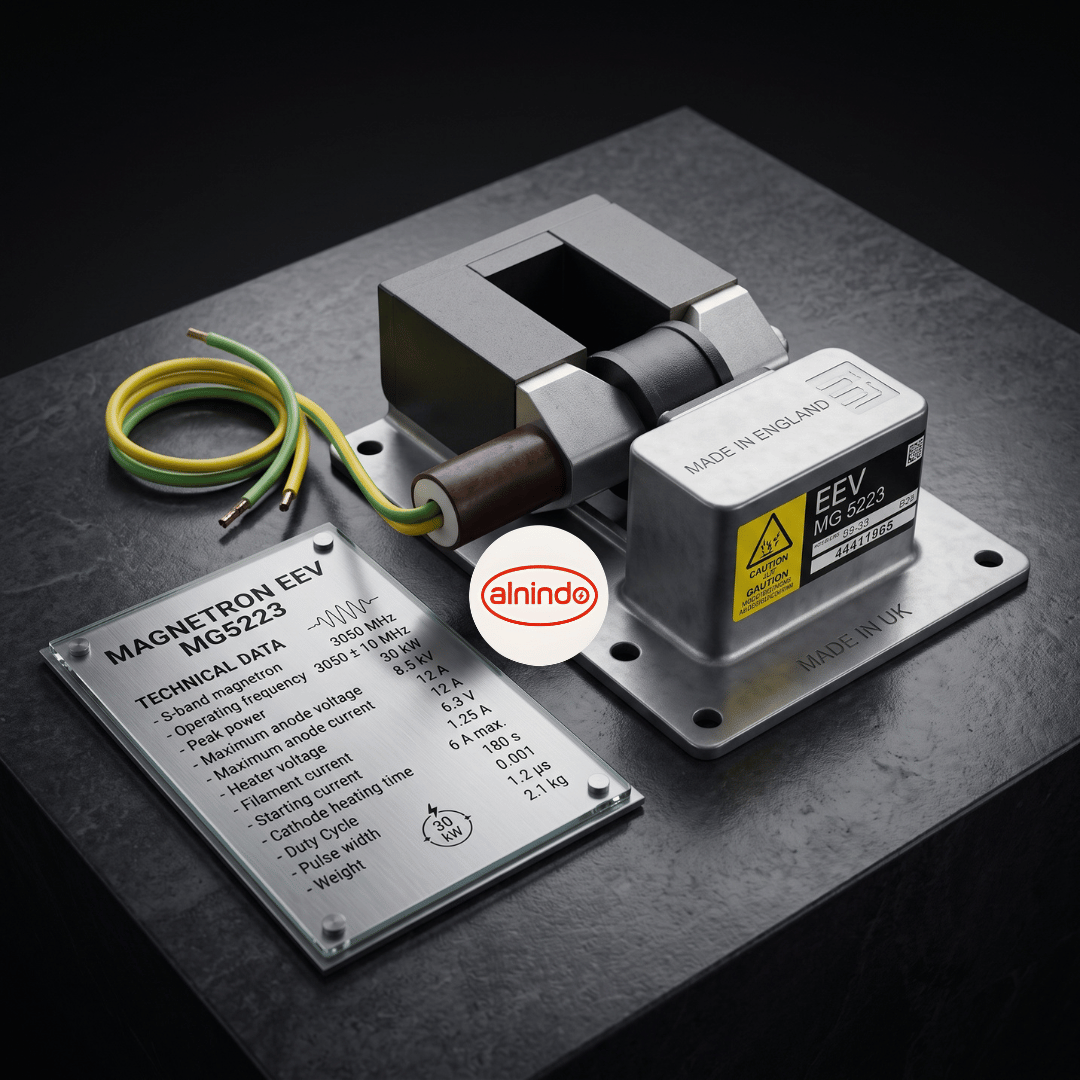

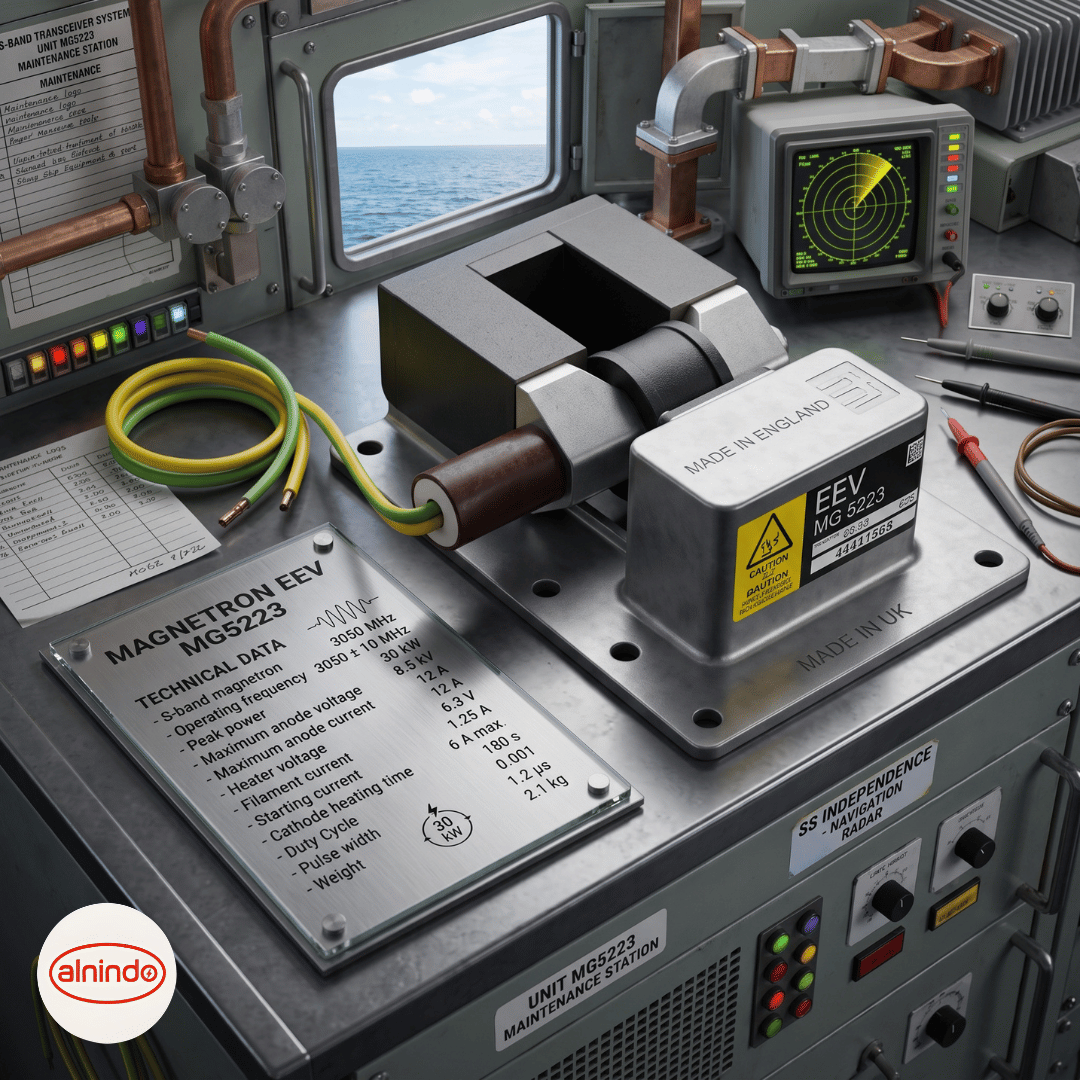

Magnetron EEV MG5223

Magnetron EEV MG5223 adalah magnetron S-Band berperforma tinggi yang dirancang untuk mendukung kebutuhan sistem radar kelautan. Dengan desain yang ringkas, daya puncak mencapai 30 kW, serta kemampuan bekerja pada frekuensi sekitar 3050 MHz, perangkat ini menjadi salah satu komponen penting untuk menghasilkan gelombang mikro pada radar kapal, radar navigasi, maupun aplikasi pemantauan laut lainnya.

Dalam sistem radar maritim, keandalan pemancar sangat menentukan kemampuan kapal dalam mendeteksi objek di sekitar perairan. Objek seperti kapal lain, pelampung, garis pantai, hujan lebat, hingga hambatan di jalur pelayaran perlu terdeteksi secara cepat dan jelas. Magnetron MG5223 membantu mendukung proses tersebut dengan menghasilkan pulsa gelombang mikro berdaya tinggi yang digunakan radar untuk memancarkan sinyal ke lingkungan sekitar.

Magnetron ini dikembangkan menggunakan teknologi e2V yang dikenal untuk kebutuhan perangkat elektronik dan RF berkinerja tinggi. Selain mengutamakan performa, desain MG5223 juga memperhatikan aspek keselamatan penggunaan. Sirkuit serta terminal bertegangan tinggi ditempatkan secara terlindungi, dan perangkat dilengkapi tombol pemutus darurat untuk membantu mengurangi risiko saat pengoperasian maupun pemeliharaan.

Mengenal Magnetron S-Band MG5223

Magnetron adalah tabung vakum yang berfungsi menghasilkan energi gelombang mikro. Pada radar, energi tersebut dipancarkan dalam bentuk pulsa singkat berdaya tinggi melalui antena. Sinyal kemudian dipantulkan oleh objek di sekitar kapal dan diterima kembali oleh radar. Dari pantulan ini, sistem dapat menghitung jarak, arah, serta posisi relatif objek.

EEV MG5223 termasuk kategori magnetron S-Band, yaitu perangkat yang bekerja pada rentang frekuensi sekitar 3 GHz. Secara spesifik, MG5223 beroperasi pada frekuensi 3050 ± 10 MHz atau dalam kisaran 3040 hingga 3060 MHz. Rentang ini sesuai untuk kebutuhan radar maritim yang memerlukan kemampuan deteksi pada jarak lebih jauh, termasuk dalam kondisi cuaca yang tidak selalu ideal.

Dibandingkan radar berfrekuensi lebih tinggi, sistem S-Band umumnya dikenal memiliki kemampuan yang baik saat menghadapi hujan, kabut, kelembapan, dan kondisi laut yang menantang. Karena itu, magnetron MG5223 banyak digunakan pada perangkat radar kapal dan sistem navigasi kelautan yang membutuhkan stabilitas kerja dalam waktu lama.

Spesifikasi Teknis Magnetron MG5223

Magnetron EEV MG5223 menawarkan kombinasi antara daya tinggi, dimensi yang relatif ringkas, serta parameter kelistrikan yang sesuai untuk sistem radar profesional. Berikut adalah spesifikasi utama Magnetron MG5223:

• Tipe produk: Magnetron S-Band

• Model: EEV MG5223

• Frekuensi operasi: 3050 ± 10 MHz

• Rentang frekuensi: 3040 hingga 3060 MHz

• Daya puncak keluaran: 30 kW

• Tegangan pemanas: 6,3 V

• Arus filamen: 1,25 A

• Arus awal maksimum: 6 A

• Waktu pemanasan katoda: 180 detik

• Tegangan maksimum: 8,5 kV

• Arus anoda maksimum: 12 A

• Siklus operasi: 0,001

• Lebar pulsa: 1,2 µs

• Berat unit: sekitar 2,1 kg

Daya puncak sebesar 30 kW menjadikan MG5223 mampu menghasilkan sinyal radar yang kuat dalam interval pulsa singkat. Parameter lebar pulsa 1,2 mikrodetik dan siklus operasi 0,001 juga menunjukkan bahwa perangkat ini dirancang untuk sistem pemancaran pulsa, bukan penggunaan gelombang kontinu.

Sebelum magnetron digunakan, katoda memerlukan waktu pemanasan sekitar 180 detik. Tahap ini penting agar emisi elektron berlangsung secara stabil. Pengoperasian sebelum waktu pemanasan tercapai dapat memengaruhi performa perangkat dan berpotensi mengurangi umur pakai magnetron.

Keunggulan Magnetron EEV MG5223

Salah satu nilai utama Magnetron MG5223 adalah keseimbangan antara ukuran, daya, dan ketahanannya untuk aplikasi laut. Dengan berat sekitar 2,1 kg, produk ini relatif praktis untuk integrasi ke dalam sistem radar kapal tanpa menambah beban berlebihan pada perangkat.

Keunggulan lainnya adalah kemampuan kerja pada frekuensi S-Band sekitar 3050 MHz. Frekuensi ini mendukung kebutuhan radar untuk pemantauan perairan, navigasi kapal, pengawasan rute, serta identifikasi objek di sekitar kapal. Pada lingkungan laut yang penuh perubahan cuaca, keandalan frekuensi dan daya pemancar menjadi faktor penting agar radar tetap memberikan informasi yang konsisten kepada operator.

Dari sisi keselamatan, Magnetron EEV MG5223 dirancang dengan perlindungan pada bagian sirkuit dan terminal tegangan tinggi. Hal ini penting karena magnetron bekerja pada tegangan maksimum hingga 8,5 kV dengan arus anoda maksimum 12 A. Oleh sebab itu, pemasangan, pemeriksaan, dan penggantian magnetron harus dilakukan oleh teknisi yang memahami prosedur keselamatan kelistrikan tegangan tinggi.

Adanya tombol pemutus darurat juga memberikan nilai tambah dalam mendukung keamanan operasional. Tombol ini dapat digunakan untuk menghentikan sistem secara cepat apabila terjadi kondisi abnormal, kebutuhan inspeksi, atau situasi darurat pada perangkat radar.

Aplikasi Magnetron MG5223 untuk Radar Kelautan

Magnetron MG5223 secara umum digunakan sebagai sumber pemancar gelombang mikro pada sistem radar kelautan. Perangkat ini dapat diaplikasikan pada berbagai kebutuhan, antara lain:

• Radar navigasi kapal niaga.

• Radar kapal penumpang dan kapal feri.

• Radar kapal perikanan.

• Sistem radar kapal patroli.

• Radar pemantauan jalur pelayaran.

• Perangkat pengawasan area pelabuhan.

• Sistem pendukung keselamatan navigasi laut.

• Penggantian magnetron pada radar S-Band yang kompatibel.

Pada kapal, radar berperan penting untuk membantu operator melihat kondisi sekitar, terutama saat malam hari, hujan, kabut, atau jarak pandang terbatas. Magnetron yang bekerja dengan baik akan membantu radar memancarkan sinyal secara optimal, sehingga kemampuan deteksi terhadap target di perairan dapat tetap terjaga.

Namun, penting untuk memastikan kesesuaian tipe magnetron dengan unit radar yang digunakan. Frekuensi kerja, daya keluaran, bentuk fisik, konektor, karakteristik tegangan, serta kompatibilitas sistem harus diperiksa terlebih dahulu sebelum melakukan pembelian atau penggantian unit.

Pendinginan dan Perawatan Magnetron

Magnetron EEV MG5223 membutuhkan sistem pendinginan udara alami atau pendinginan udara paksa agar dapat bekerja secara optimal. Pendinginan sangat penting karena panas berlebih dapat memengaruhi kestabilan frekuensi, menurunkan performa transmisi, dan mempercepat penurunan kualitas komponen internal.

Untuk pemasangan pada lingkungan laut, pastikan ruang perangkat memiliki sirkulasi udara yang memadai. Jika sistem menggunakan kipas atau forced-air cooling, kondisi kipas, saluran udara, filter, dan ventilasi perlu diperiksa secara berkala. Debu, uap air, korosi, atau hambatan pada aliran udara dapat menyebabkan panas terperangkap di dalam unit radar.

Beberapa langkah perawatan yang perlu diperhatikan meliputi pemeriksaan kebersihan kompartemen radar, memastikan koneksi listrik terpasang aman, mengecek kondisi pendinginan, serta mengikuti prosedur pemanasan katoda selama 180 detik sebelum perangkat digunakan. Hindari menyentuh bagian tegangan tinggi ketika sistem masih terhubung ke sumber daya.

Pesan Magnetron EEV MG5223 di ALNINDO

Bagi Anda yang membutuhkan Magnetron EEV MG5223 untuk penggantian komponen radar kelautan, kebutuhan perawatan radar kapal, maupun pengadaan perangkat RF dan microwave, ALNINDO siap membantu kebutuhan Anda. Pastikan Anda menyampaikan detail model radar, tipe magnetron lama, spesifikasi frekuensi, serta kebutuhan daya agar tim dapat membantu mengarahkan produk yang sesuai.

Untuk pemesanan Magnetron MG5223, konsultasi produk, maupun informasi harga spesial, hubungi WhatsApp 081586838888. Anda juga dapat mengunjungi website resmi ALNINDO melalui alnindo.com dan alnindo.id.

Alamat kami berada di Perkantoran, Jl. Taman Palem Mutiara No. 1 Blok A18, RT.7/RW.14, Cengkareng Timur, Kecamatan Cengkareng, Kota Jakarta Barat, Daerah Khusus Ibukota Jakarta 11730.

FAQ Magnetron EEV MG5223

Apa itu Magnetron EEV MG5223?

Magnetron EEV MG5223 adalah magnetron S-Band yang digunakan sebagai sumber gelombang mikro berdaya tinggi untuk aplikasi radar kelautan. Produk ini bekerja pada frekuensi sekitar 3050 MHz dengan daya puncak 30 kW.

Berapa frekuensi kerja Magnetron MG5223?

Magnetron MG5223 memiliki frekuensi operasi 3050 ± 10 MHz, atau berada pada rentang 3040 hingga 3060 MHz.

Berapa daya keluaran Magnetron MG5223?

Magnetron ini memiliki daya puncak keluaran hingga 30 kW, sehingga cocok untuk kebutuhan radar laut yang membutuhkan transmisi sinyal kuat.

Apakah MG5223 memerlukan waktu pemanasan?

Ya. Magnetron MG5223 memerlukan waktu pemanasan katoda sekitar 180 detik sebelum dioperasikan agar dapat bekerja lebih stabil.

Apakah Magnetron MG5223 membutuhkan pendinginan?

Ya. Magnetron ini memerlukan pendinginan udara alami atau udara paksa. Sistem ventilasi dan sirkulasi udara yang baik diperlukan agar perangkat tidak mengalami panas berlebih.

Apakah Magnetron MG5223 aman dipasang sendiri?

Pemasangan magnetron sebaiknya dilakukan oleh teknisi berpengalaman karena unit ini bekerja pada tegangan tinggi hingga 8,5 kV. Pastikan sistem telah dimatikan, dilepaskan dari sumber daya, dan mengikuti prosedur keselamatan sebelum melakukan servis.

Bagaimana cara membeli Magnetron EEV MG5223?

Untuk pemesanan dan informasi harga Magnetron EEV MG5223, hubungi WhatsApp 081586838888 atau kunjungi alnindo.com serta alnindo.id.
